一、產品簡介

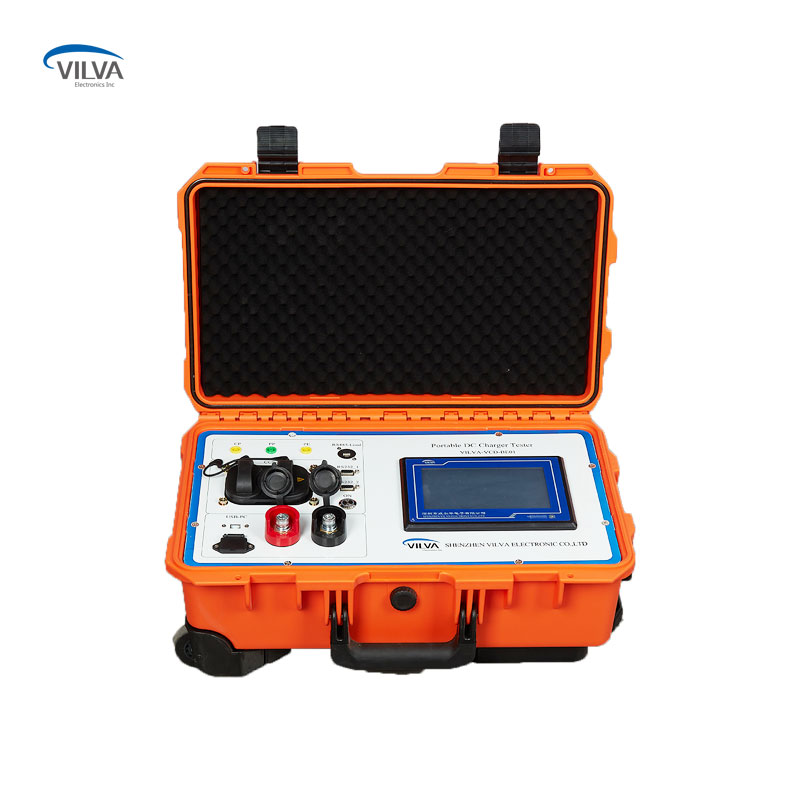

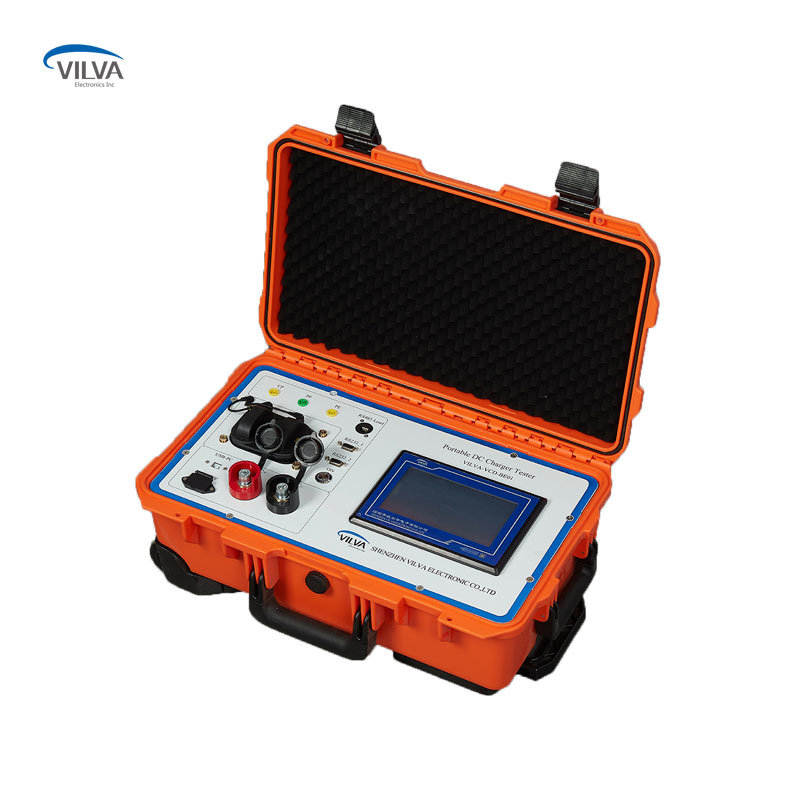

1、產品名稱：歐標直流充電樁測試裝置

2、型號：VILVA-EVD1000V-CCS2

3、尺寸：560*350*230mm（W*D*H）

4、外觀顏色：橙色

5、額定電壓：1000V

6、額定功率：無內置負載（支持外部負載設備≤250A）

7、供電方式：220V/50HZ歐標插頭

8、散熱方式：強制風冷

9、工作環境：-10~+50℃干燥，通風良好

10、槍座數量：1（歐標1000V-200A）

11、通訊接口：方口USB

12、顯示方式:  7寸觸摸屏

13、操作方式：觸控屏控制及上位機

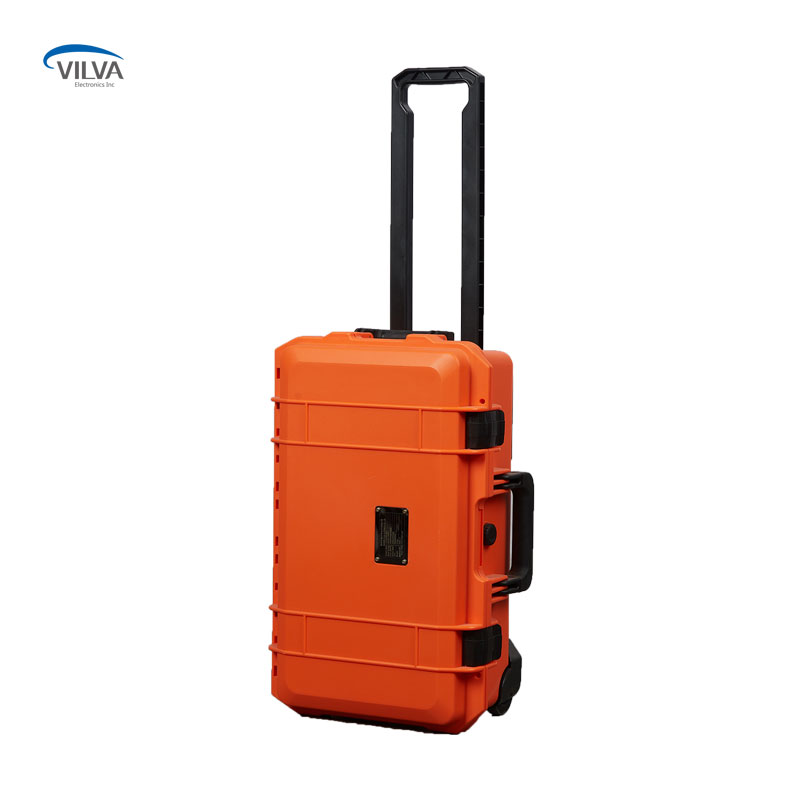

14、移動方式：20寸拉桿箱

15、輸入方式：單槍充電

16、產品特點：通過讀寫EVCC（電動汽車內的通訊控制器）對歐標充電樁進行數據檢測

Product Introduction

1、Product name: European standard DC charging pile test devic

2、Model:VILVA-EVD1000V-CCS2

3、Dimension:560*350*230mm（W*D*H）

4、Color outside：Orange (Other Colors can be optional)

5、Rated voltage:1000V

6、Power rating：No built-in load (support external load equipment ≤250A)

7、Power supply: 220V/50HZ European standard plug

8、Cooling method: forced air cooling

9、Working environment: -10~+50℃ dry, good ventilation

10、Number of gun seats: 1 (European standard 1000V-200A)

11、Communication interface: square port USB

12、Display: 7-inch touch screen

13、Operation mode: touch screen control and host computer

14、Transportation: 20-inch suitcase

15、Input method: single gun charge

16、Product features: Read and write EVCC (communication controller in electric vehicles) to detect data of European standard charging piles

1、用于歐美標直流充電樁產品的在線調試，下線檢測、老化、功能驗證。

2、實時檢測充電樁CP電壓、占空比、頻率。

3、判斷CP狀態，CP電壓、占空比、頻率是否在合格范圍，并判斷提示。

4、檢測并判斷PP電阻值是否正常。

5、充電電壓、電流、功率，充電時間測試和顯示。

6、具有CP斷線，CP接地等故障模擬功能

7、開放Modbus通信協議，支持遠程通信控制。

Product function

1、It is used for online debugging, offline testing, aging and functional verification of European and American standard DC charging pile products.

2、Real-time detection of charging pile CP voltage, duty cycle and frequency.

3、Judge the CP status, whether the CP voltage, duty cycle and frequency are within the qualified range, and judge and prompt.

4、Detect and judge whether the PP resistance value is normal.

5、Charge voltage, current, power, charge time test and display.

6、It has CP line break, CP grounding and other fault simulation functions

7、Open Modbus communication protocol, support remote communication control.
